一、測量原理

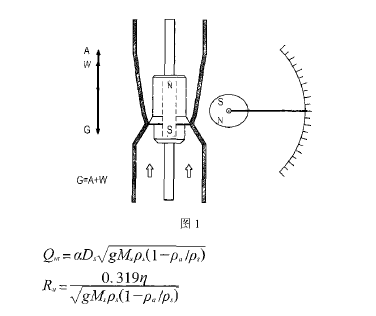

如圖1所示，相對應測量介質的某**量，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的經過精密充磁的磁禍合系統帶動指針，由刻度盤和指針讀出相應的流量值。
根據VDI/VDE3513標準，浮子流量計流量計算公式:

式中:Q。為介質的質量流量;
a為與浮子形狀、介質粘度有關的系數;
D為浮子直徑;
M，為浮子質量;
g為重力加速度;
P。為介質密度;
p，為浮子密度;
η為介質粘度。
由公式可以看出，流量刻度與介質密度、浮子密度成比例，與介質粘度有關。
二、選型時應注意的問題
(1)在選用浮子流量計時，*先要了解甲醇專用流量計制造企業所執行的產品標準，特別是關于精度的規定和顯示刻度的規定，其次要了解產品的制造和技術水平。同時，要結合流量測量中的工藝要求，特別是在測量或控制要求精度高、刻度顯示直觀、介質粘度高的情況下，要選擇能夠直接顯示介質流量，具有密度和粘度補償性能的浮子流量計。
(2)掌握準確的工藝條件，提供準確的介質參數。因為刻度的轉換與校驗是根據介質條件完成的:
(3)選用合適的測量部件材質。一般要選擇防腐蝕性能好的測量材質。只有保證浮子和測量部件長時間不受介質的腐蝕，才能確保產品長期工作在出廠時的精度要求。
(4)要選用能夠使正常工作流量在50%}80%的滿刻度的范圍內。正常工作流量低于50%n量程，使測量點上的絕對誤差增大，不利于控制精度。
六、保證測量精度
(1)選型或訂貨時要提供準確的介質條件。對于具有密度和粘度修正能力的制造企業，這點尤其重要。因為，密度或粘度的差異，將直接影響流量刻度的校驗。
(2)對于直接顯示標校條件下水或空氣流量刻度的流量計，盡可能要求制造企業提供校驗數據和流量計算書，在實際使用儀表時，要根據這些校驗數據和計算書手工進行密度修正。修正的方式可以采用圖表法、表格法或在流量計算機或DCS上使用系數修正法。
(3)保證儀表安裝正確。垂直度是浮子流量計安裝時經常被忽視的一點，一般情況下，要保證垂直度在2度以內。
(4)對于要求具有控制功能的浮子流量計，盡量選用帶有通訊功能的產品。當介質條件變化時，可以利用產品的通訊功能，現場對信號進行調整，*大限度的保證產品精度。
(5)有條件的用戶，可以按照流量計制造企業提供的流量計算書和校驗記錄重新對儀表進行檢驗。7周期檢定，保證精度的準確
要想長期保證浮子流量計的測量精度，周期對產品進行檢定是必不可少的手段一般條件下，浮子流量計的檢定通常采用直接用水或空氣進行檢驗。有兩個方面需要注意:
(1)如果流量計刻度上的介質條件與檢定時的介質條件相同，可采用直接進行流量比對以汁算精度;
(2)如果兩者的介質條件不同，就需了解該產品是否具有密度和粘度修正功能:如果沒有修正功能，也要了解刻度變化的條件或計算公式，根據相應的公式，才可以進行系數計算。如果具有密度和粘度修正功能，應要求制造企業提供計算方式或計算結果，利用正確地計算結果對產品進行檢定。
