動差式流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-BS
- 測量范圍：0.1～55800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN15-DN2000
- 適用介質：液體，氣體
- 工作壓力：0.6～42MPa
- 工作溫度：-200～+500℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：KLQ101563ILX
動差式流量計產品概述
靶式流量計是工業生產中用來測量氣體、液體和蒸汽流量計的*常用的一種流量儀表。其結構簡單，安裝方便，工作可靠，準確度高，能滿足工程測量的需要。研究設計和使用歷史悠久，有豐富的、可靠的實驗數據，設計加工已經標準化。
靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的傳感器，因此，用戶提供準確的計量對象和參數、廠家選用合適的傳感器是流量計能否計量準確的關鍵。
靶式流量計具有結構簡單、安裝維護方便、不易堵塞等特點，主要用來測量管道中的低雷諾數、高粘度流體以及含適量固體顆粒的漿液的流量。初次之外，靶式流量計也可以測量一般液體、氣體和蒸汽的流量。
動差式流量計產品參數
1、產品名稱：靶式流量計
2、適用介質：煤氣，氣體（氣體流量計），煙氣、蒸汽，液體，重油，原油，污水，瀝青的流量計量
3、管徑(DN)：DN15～DN3000mm至更大
4、公稱壓力：0.6～42MPa (指連接法蘭公稱壓力，非介質的工作壓力)
5、工況溫度：-20～+500℃(需更高溫度請與工廠聯系)
6、測量精度：±0.2～±1.5%FS
7、量程范圍：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、殼體材質：碳鋼；不銹鋼；
9、供電方式：內置3.6VDC鋰電池(可用兩年)；外供24VDC；
10、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
11、防護等級：IP65；IP67
12、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
13、表頭顯示：累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
14、連接方式：管道法蘭式(DN15-300mm)；插入式(DN100- N6000mm至更大)。
15、安裝要求：可水平、垂直安裝；前后直管道應滿足前10D后5D(D公稱通徑)
16、特殊連接：螺紋式；對夾式；在線拆裝式；(需特殊連接定貨時請說明)
動差式流量計產品特點
1、靶式流量計采用先進的*三代電容式力傳感器，性能可靠，精度、靈敏度高；
2、耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
3、無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
4、壓力損失小，僅為標準孔板的1/2△P左右；
5、適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
6、可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
7、整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
8、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
9、靶式流量計具有多種安裝方式供選擇，安裝簡單，費用低；
10、具有一體化溫度、壓力補償，直接輸出質量或標方；
11、具有可選小信號切除、非線性修正、濾波時間可選擇；
12、計量準確，精度可達到0.2~1.5%；
13、重復性好，一般為0.05～0.08%，測量快速；
14、儀表內設自檢程序，故障現象一目了然；
15、多種輸出形式，能遠傳各種參數；
16、抗震動性強，一定范圍內可測脈動流。
動差式流量計產品原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：
F--阻流件所受的作用力（kg）
Cd--物體阻力系數
A--阻流件對測量管軸向投影面積(mm2)
ρ--工況下介質密度（kg/m3）
v--介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
動差式流量計安裝注意事項
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
◆因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
◆插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明；

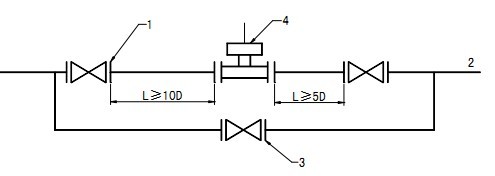

上圖1、2、3為閥門，4為靶式流量計，D為管道通徑(mm)，L為靶式流量計所需要的前后直管段長度。對于大管道（如DN>600）如安裝空間有限，沒有足夠的直管段，可縮短至前5D后3D。
