紙漿流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：UCKXYSTUY244
紙漿流量計產品種類及適用范圍
電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。
電磁流量計是基于法拉*電磁感應定律原理的流量?jī)x表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。
紙漿流量計產品特點
1.獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。
2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。
3.適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。
4.安裝要求低，直管段要求低（前5D后2D）。
5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。
6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。
紙漿流量計主要技術指標
口徑:DN15~2400mm
介質:導電性液體
襯里:氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
勵磁方式:方波勵磁
電極材料:不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑銥
額定壓力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介質溫度:氯丁橡膠：-10~60℃ 聚氨酯橡膠：-10~40℃
聚四氟乙烯(F4)：-10~120℃ 聚全氟乙丙烯(F46)：-10~150℃
介質電導率:>5μs/cm
準確度等級:±1.0% ±0.5% ±0.2%
輸出信號:4~20mA電流，脈沖頻率，上下限報警
通訊:RS485/RS232(可選)
防護等級:IP65、IP67、IP68
防爆等級:ExdⅡCT3-CT6
電纜接口:M18*1.5
環境條件:環境溫度：-10~50℃ 相對濕度：5%~90% 環境電磁場：≤400A/m
供電電源:85~250VAC 20~36VDC 3.6V電池供電
紙漿流量計選型與安裝
電磁流量計的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：
1.被測流體名稱和其化學性能。
2.*大流量、*小流量和常用流量。
推薦：常用流量應選擇在1～3m/s流速段內，如果不符，請用戶調整所選儀表的口徑規格。
3.*高工作壓力。
4.*高工作溫度、*低工作溫度。
5.被測流體必須具備一定的導電性，導電率≥5μs/cm。
6.*大流量和*小流量必須符合表2-1的數據。
7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。
8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。
9.確定是否有負壓情況存在。
10.電極和襯里材料的選擇應滿足流體介質的化學性能。

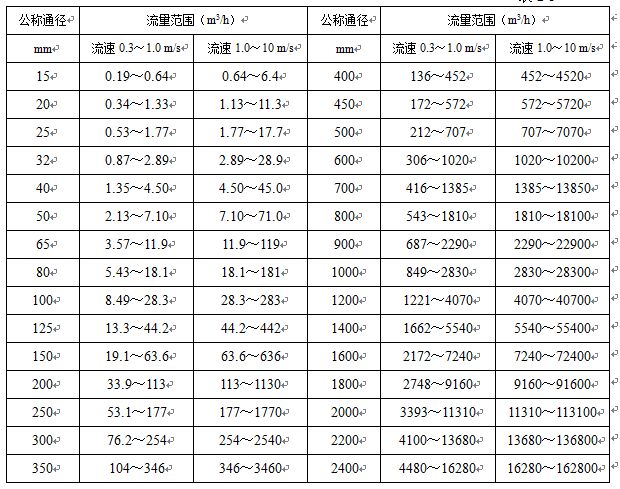

紙漿流量計公稱通徑與流量范圍
紙漿流量計電極材料的選擇
1、電極材料:316L不銹鋼
耐蝕性能:適用：1工業、生活用水，原水井水，城市污水等中性溶液。2弱腐蝕性酸、堿、鹽。
2、電極材料:哈氏合金B(yǎng)
耐蝕性能:適用：1鹽酸（濃度小于10%）等非氧化性酸。2氫氧化鈉（濃度小于50%），一切濃度的氫氧化銨堿溶液。3磷酸、有機酸。不適用：硝酸
3、電極材料:哈氏合金C
耐蝕性能:適用：1混酸，如鉻酸與硫酸的混合溶液。2氧化性鹽類如Fe+++、Cu++、海水。3磷酸、有機酸。不適用：鹽酸
4、電極材料:鈦
耐蝕性能:適用：1鹽，如：（1）氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）。（2）鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水。2濃度小于50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液。不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸。
5、電極材料:鉭
耐蝕性能:適用：1鹽酸（濃度小于40%）稀硫酸和濃硫酸，不包括發煙硫酸。2二氧化氯、氯化鐵、次氯酸、氰化鈉、乙酸鉛等。3硝酸（包括發煙硝酸）等氧化性酸、溫度低于80℃的王水。不適用：堿、氫氟酸
6、電極材料:鉑銥
耐蝕性能:適用： 幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）。不適用：王水、銨鹽
紙漿流量計襯里材料的選擇
1、襯里材料：氯丁橡膠 CR
主要性能：1、有極好的彈性，高強的扯斷力，耐磨性能好。2、耐一般低濃度的酸、堿、鹽的腐蝕，不耐氧化性介質的腐蝕。
適用范圍：1、<60℃。2、自來水、工業用水、海水、污水、泥漿、礦漿。3、口徑范圍：DN40-2400。
2、襯里材料：聚氨酯橡膠 PU
主要性能：1、極好的耐腐蝕性能（相當于天然橡膠的十倍）。2、耐酸、堿性能較差。
適用范圍：1、<40℃。2、中性強磨損的礦漿、煤漿、泥漿。3、口徑范圍：DN15-600。
3、襯里材料：聚四氟乙烯 F4
主要性能：1、性能很穩定，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟氟化氧、高流速液氧、臭氧的腐蝕。
2.耐磨性和粘結性能差。
適用范圍：1、<150℃。2、酸、堿、鹽等強腐蝕性介質。3、口徑范圍：DN15-1000
4、襯里材料：聚全氟乙丙烯 F46
主要性能：該材料具有聚四氟乙烯的耐腐蝕特性，同時又有對金屬特有的較強粘著特性，具有極優良的耐負壓特性。
適用范圍：1、<100℃。2、酸、堿、鹽等強腐蝕性介質。3、口徑范圍：DN15-350。
紙漿應用現場選型（購買須知）
1.了解工藝參數
（1）了解被測液體名稱（由用戶提供）
（2）了解被測液體的*大流量、常用流量、*小流量（由用戶提供）
（3）了解工藝管徑（由用戶提供）
（4）了解介質溫度（由用戶提供）
（5）了解介質壓力（由用戶提供）
（6）了解被測流體的電導率（由用戶提供）
（7）了解是否有負壓情況存在（由用戶提供）
2．初步選型
（1） 根據了解到的被測介質的名稱和性質，確定是否采用電磁流量計（由業務員確定）
電磁流量計只能測量導電液體流量，而氣體、油類和絕大多數有機物液體不在一般導電液體之例
（2）根據了解到的被介質性質，確定電極材料
注意；公司一般提供不銹鋼、哈氏、鈦和鉭等四種電極，選用哪種電極應根據介質性質查相關資料手冊
（2）根據了解到的介質溫度確定采用橡膠還是四氟內襯（由營銷員確定）
注意：橡膠耐溫不得超過80C；
四氟耐溫150C，瞬間可耐180C；
城市污水一般可采用橡膠內襯和不銹鋼電極
（3）根據了解到的介質壓力，選擇表體法蘭規格（由營銷員確定）
注意：電磁法蘭規格通常為當口徑由DN10－250時，法蘭額定壓力≤1.6Mpa；
當口徑由DN250－1000時，法蘭額定壓力≤1.0Mpa；
當介質實際壓力高于上述管徑－壓力對應范圍時，為特殊訂貨，但*高壓力不得超過6.4Mpa
（4）確定介質的電導率
注意：（1）電磁流量計的電導率不得低于5uS/cm
（2）自來水的電導率約為幾十到上百個uS/cm，一般鍋爐軟水（去離子水）導電，純水（高度蒸餾水）不導電
（3）氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm，不導電。
3．了解用戶要求
（1）了解是組合式就地顯示還是分體式遠傳顯示（由用戶提供）
注意：當為分體遠傳顯示時請了解*大距離，分離*大距離為100米
（2）了解是否需要其它附加功能（由用戶提供）
注意：1、電磁流量計本身帶有上下限流量報警、頻率和電流輸出功能，無須另外特殊訂貨
2、電磁流量計外殼密封防護等級有IP65和IP68兩種，當選擇潛水型IP68時屬于特殊訂貨
3、當電磁流量計要和計算機連接時，需增加RS－485通訊口，屬于特殊訂貨
4．選型：通過上述步驟后，可*后確定電磁流量計型號規格。
