隨著中國的城市化進程的推進，工業供水和城市供水的建設規模也不斷地加大，對于相關的供水基礎建設的要求提出了更高的要求，電磁流量計作為供水設備中重要的一部分，不僅對于供水生產的效率的計算起到監測，也對于供水部門向下游的貿易結算起到了關鍵性的作用。

電磁流量計作為一種流測量設備，可以應用于許多工業生產場所，針對于供水行業的特點，電磁流量計在選型與安裝、使用時也具有與其他使用場所的差異。本文就有關于電磁流量計在供水行業生產中的使用特點，及有關安裝時的變徑處理方法向大家做出一個說明：

電磁流量計在供水行業中的特點：

一、精度要求高：計量數據用于貿易結算,測量精確度要求高按照GB/T17167的規定應達到±2.5%R的精確度。對于大口徑計量表，有些用戶要求高達±0.5%R。

二、測量阻力小：設置在原水和自來水主管道上的流量計，口徑大為減少泵送費用，要求阻力小。

三、測量工狀條件要求高：對測量范圍度要求高。家庭用戶均為間歇使用,即使是大的企事業機構，日夜之間、不同季節之間、生產、經營、管理或服務的各個不同階段，耗水量也差異很大。

四、對于外界的防護能力要求高：環境惡劣，大口徑管道通常為埋地敷設因此流量計大多數被安裝在儀表井中，稍有不慎就會出現雨水淹沒儀表的事件。所以，流量計應有IP68的環境防護能力。

五、便于管道臟污處理：原水潔凈程度較差，壓力不高在大口徑管道中低速流動的條件下，管壁上易積淤泥，所以儀表設計選型應考慮淤泥的影響，工程設計和安裝時應考慮淤泥的清理。

根據上述特點，目前的儀表選型意見趨于一致，用于貿易結算的大口徑流量計，*適合選用電磁流量計，它能全面滿足上述各項要求，小口徑水流量測量選用旋翼式水表。

電磁流量計變徑的處理方法：

我們都知道電磁流量計測量原理是法拉*電磁感應定律，它主要用于測量封閉管道中的導電液體和漿液中的體積流量。經過多年實際運行和觀察對比分析，我們認為在供水計量領域，電磁流量計是優于其他計量儀表的。在實際應用中，經常會出現因用戶用水性質造成管內水流速度較低，進而不能滿足電磁流量計對流速范圍的要求，所以這時候就需要對管道進行變徑處理。

具體做法是，管材、管件及閥門等直徑按系統合用后的參數選定后，選擇傳感器直徑比測量管徑尺寸小的電磁流量計，也就是說被測管道的管徑與電磁流量計的表徑是不一致的，管徑大、表徑小，安裝連接時傳感器前后加接異徑管。這樣做的結果是在安裝電磁流量計的局部管道提高了流速，滿足了流量計對流速范圍的要求。

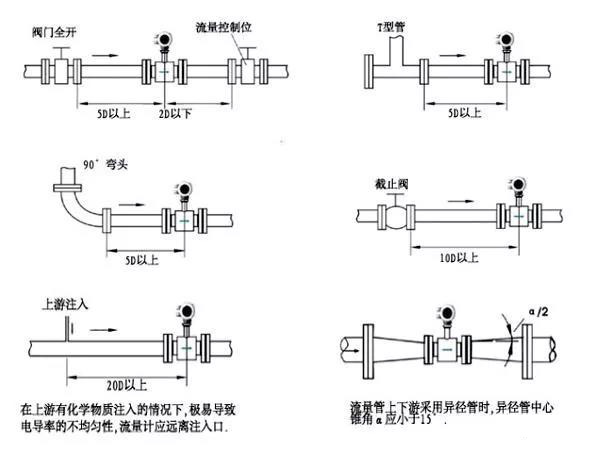

在進行變徑處理工作時，必須注意異徑管需滿足錐度要求。電磁流量計的入口與出口的直線管段有長度要求，傳感器前后加接的異徑管，若要視為直管段的一部分，應符合產品關于傳感器前后管段漸擴或漸縮的圓錐角小于15°的要求。當異徑管無法滿足錐度的要求時，必須訂制加長的漸擴或漸縮管。

電磁流量計用于供水計量時，由于其傳感器有流速要求，但流速范圍又較寬的特點，設計人員便可以依據用戶用水量和現場的實際情況，作出一些靈活的變化，這樣既節省了水表組的投資，又使流量計能夠運行在較好的工作狀態。順便提一下，電磁流量計上游側應有不少于5D倍管道直徑的直管段，下游側應有不少于3倍管道內徑的直管段。如果上游有非全開的閘閥或調節閥，則流量計上游直管段的長度應增加到10倍管道內徑的距離。
